STROW. Precio en España de m² de Subestructura soporte para la sustentación del revestimiento exterior de fachada ventilada, con piezas de gres porcelánico. Sistema "STROW". Generador de precios de la construcción. CYPE Ingenieros, S.A.


Subestructura soporte para la sustentación del revestimiento exterior de fachada ventilada, con piezas de gres porcelánico. Sistema "STROW"
FAJ022	Subestructura soporte para la sustentación del revestimiento exterior de fachada ventilada, con piezas de gres porcelánico. Sistema "STROW"

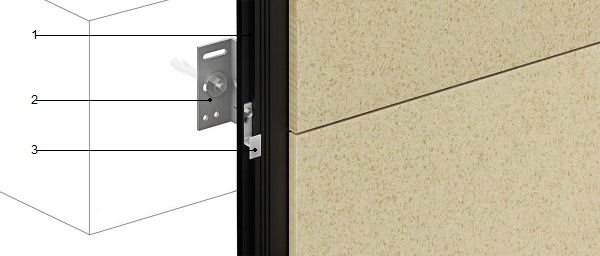

Subestructura soporte para la sustentación del revestimiento exterior de fachada ventilada, con piezas de gres porcelánico, sistema Epsilon T 40 Grapa S.17 "STROW", regulable en los ejes vertical y horizontal, para la fijación de piezas de 60x40x1,1 cm, formada por: perfiles verticales, T40 "STROW", perfiles verticales, L40 "STROW", escuadras de carga "STROW", 60x40x80x3 mm con rotura de puente térmico, escuadras de apoyo "STROW", 60x40x80x3 mm con rotura de puente térmico y grapas S.17 "STROW". Incluso elementos de fijación.


Precio	49,24€ m²
Exportación

Enviar sugerencia

Código	Unidad	Descripción	Rendimiento	Precio unitario	Importe
1		Materiales
mt19pst150a	m	Perfil vertical, T40 "STROW", de aluminio extruido de aleación 6063 con tratamiento térmico T5, acabado lacado color negro, con marca de calidad QUALICOAT clase SEASIDE.	1,000	8,94	8,94
mt19pst160a	m	Perfil vertical, L40 "STROW", de aluminio extruido de aleación 6063 con tratamiento térmico T5, acabado lacado color negro, con marca de calidad QUALICOAT clase SEASIDE.	0,500	5,22	2,61
mt16ppr010n	Ud	Clip de polipropileno, Termostop "STROW", de 3 mm de espesor, para evitar el puente térmico puntual en la fijación de las escuadras de carga.	0,400	0,45	0,18
mt16ppr010q	Ud	Clip de polipropileno, Termostop "STROW", de 3 mm de espesor, para evitar el puente térmico puntual en la fijación de las escuadras de apoyo.	1,600	0,42	0,67
mt19pst131a	Ud	Escuadra de carga "STROW", 60x40x80x3 mm, de aluminio extruido de aleación 6063 con tratamiento térmico T5, acabado anodizado, color plata natural y anclajes mecánicos de expansión y tornillos autotaladrantes con arandelas de acero inoxidable AISI 304, para la fijación de los perfiles al forjado.	0,400	2,16	0,86
mt19pst132a	Ud	Escuadra de apoyo "STROW", 60x40x80x3 mm, de aluminio extruido de aleación 6063 con tratamiento térmico T5, acabado anodizado, color plata natural y tacos, tirafondos y tornillos autotaladrantes con arandelas de acero inoxidable AISI 304, para la fijación de los perfiles a la hoja principal.	1,600	2,10	3,36

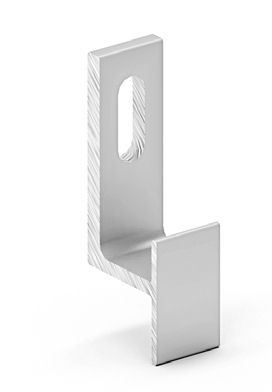

mt19pst163a	Ud	Grapa S.17 Continuación "STROW", de aluminio extruido de aleación 6060 con tratamiento térmico T6, acabado anodizado, color plata natural y tornillos autotaladrantes de acero inoxidable AISI 304, para la fijación de las grapas.	2,750	0,57	1,57

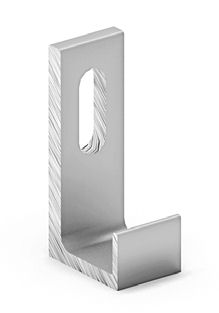

mt19pst163b	Ud	Grapa S.17 Inicio-Remate "STROW", de aluminio extruido de aleación 6060 con tratamiento térmico T6, acabado anodizado, color plata natural y tornillos autotaladrantes de acero inoxidable AISI 304, para la fijación de las grapas.	0,700	0,56	0,39
			Subtotal materiales:		18,58
2		Mano de obra
mo052	h	Oficial 1ª montador de sistemas de fachadas prefabricadas.	0,650	23,74	15,43
mo099	h	Ayudante montador de sistemas de fachadas prefabricadas.	0,650	21,94	14,26
			Subtotal mano de obra:		29,69
3		Costes directos complementarios
	%	Costes directos complementarios	2,000	48,27	0,97
Coste de mantenimiento decenal: 9,85€ en los primeros 10 años.			Costes directos (1+2+3):		49,24

UNIDAD DE OBRA FAJ022: SUBESTRUCTURA SOPORTE PARA LA SUSTENTACIÓN DEL REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA, CON PIEZAS DE GRES PORCELÁNICO. SISTEMA "STROW".

CARACTERÍSTICAS TÉCNICAS

Subestructura soporte para la sustentación del revestimiento exterior de fachada ventilada, con piezas de gres porcelánico, sistema Epsilon T 40 Grapa S.17 "STROW", regulable en los ejes vertical y horizontal, para la fijación de piezas de 60x40x1,1 cm, formada por: perfiles verticales, T40 "STROW", perfiles verticales, L40 "STROW", escuadras de carga "STROW", 60x40x80x3 mm con rotura de puente térmico, escuadras de apoyo "STROW", 60x40x80x3 mm con rotura de puente térmico y grapas S.17 "STROW". Incluso elementos de fijación.

NORMATIVA DE APLICACIÓN

Ejecución:

CTE. DB-HS Salubridad.

CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, con el mismo criterio que el revestimiento exterior de fachada ventilada.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

DEL SOPORTE.

Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados.

AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.

DEL CONTRATISTA.

La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones del fabricante.

FASES DE EJECUCIÓN.

Replanteo de los puntos de anclaje de la subestructura soporte. Montaje de las escuadras. Fijación de los perfiles verticales. Colocación de las grapas.

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, con el mismo criterio que el revestimiento exterior de fachada ventilada.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye el revestimiento exterior.

Código LER	Tipo	Peso (kg)	Volumen (l)
17 04 02	Aluminio.	0,002	0,001
	Residuos generados:	0,002	0,001
15 01 01	Envases de papel y cartón.	0,144	0,192
17 02 03	Plástico.	0,018	0,030
	Envases:	0,162	0,222
	Total residuos:	0,164	0,223
