Detalles constructivos
Leyenda:
1.
Grapa doble continua.
2.
Grapa simple continua.
3.
Grapa doble inicio-remate.
4.
Grapa simple inicio-remate.
5.
Perfil vertical.
6.
Escuadra de carga (2 enfrentadas).
7.
Escuadra de apoyo contrapeada.
8.
Contrapletina con taladro centrado.
9.
Contrapletina con taladro descentrado.
10.
Tornillo autotaladrante.
11.
Anclaje a estructura soporte.
12.
Hoja interior / Estructura soporte.
13.
Caja de persiana.
14.
Ventana.
15.
Telar de la jamba.
16.
Vierteaguas.
17.
Dintel.
18.
Pieza metálica para coronación.
19.
Revestimiento.

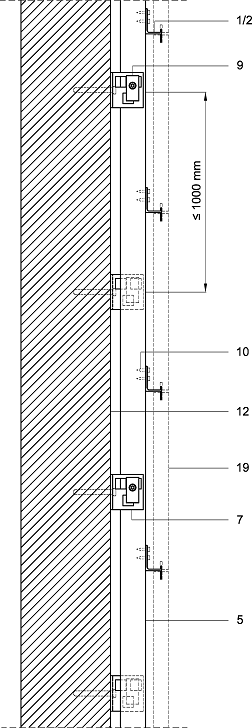

Figura 5.1a:
Sección vertical del sistema con grapas salida 46.

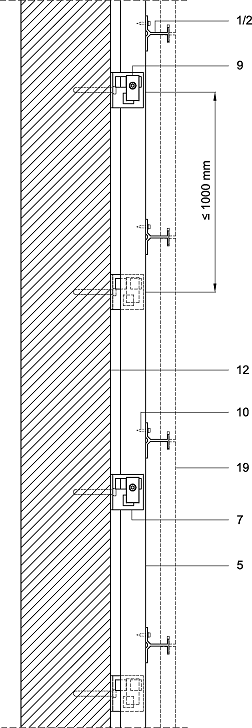

Figura 5.1b:
Sección vertical del sistema con grapas salida 32.
Nota: los detalles 5.2 a 5.11 corresponden al sistema Epsilon O con grapas Salida 32; los detalles que corresponderían al sistema Epsilon O
con grapas Salida 46 son similares.
